ダイキンの一般的な正方形天カセ４方向その２

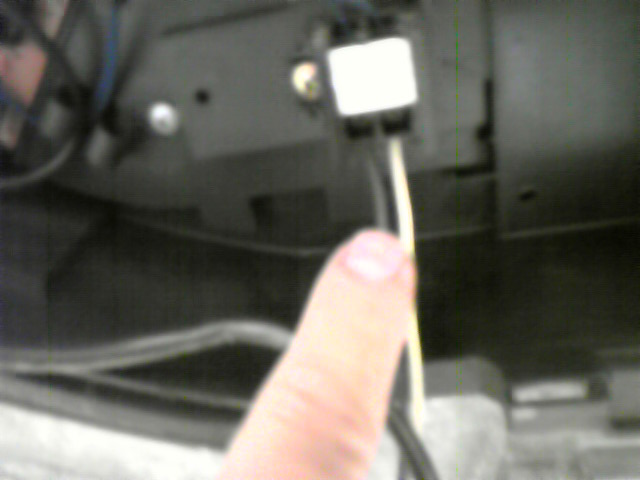

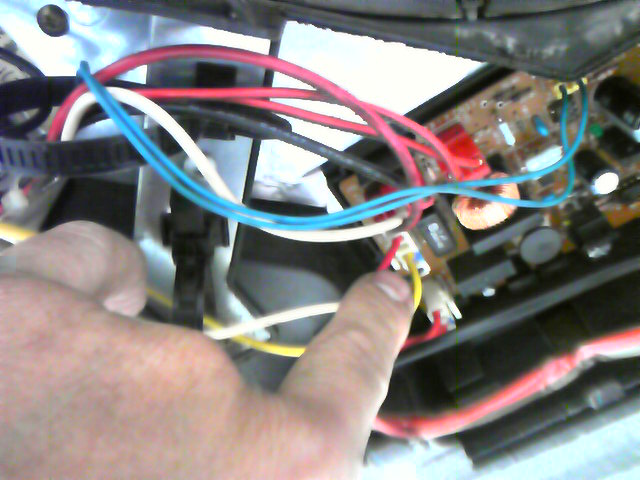

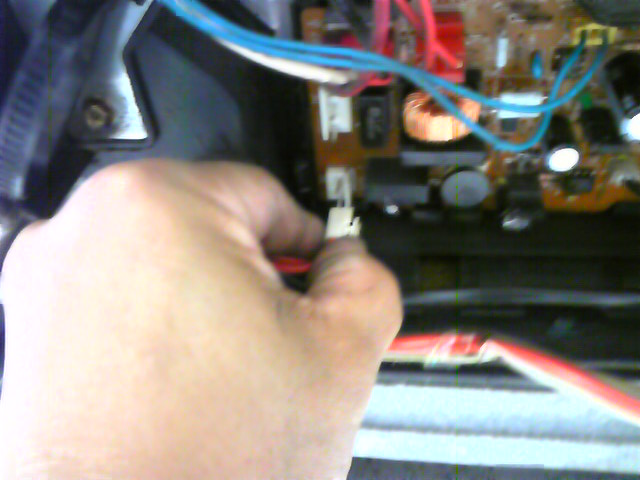

こちらが３のコネクターです。手で押して外しましょう。	手ではさんで取りましょう。

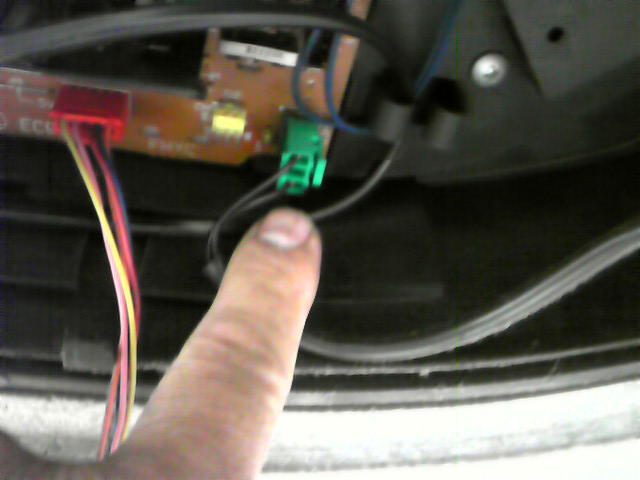

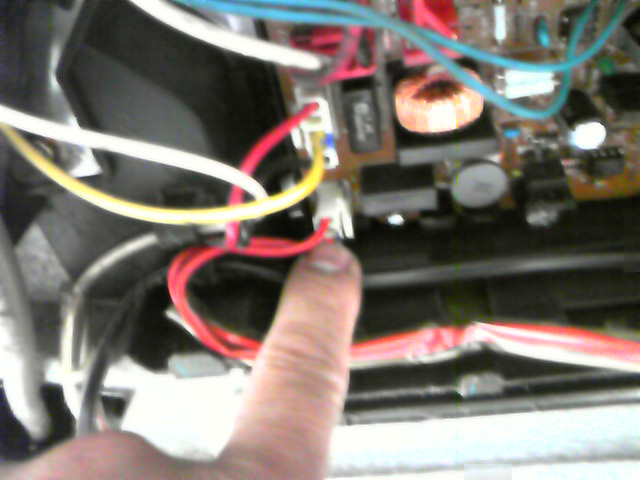

１と３が一緒の配線になっています。これはモーターの配線です。	こちらは４の配線です。
やはり、手ではさんで外しましょう。	この配線は右側から来ていますね。

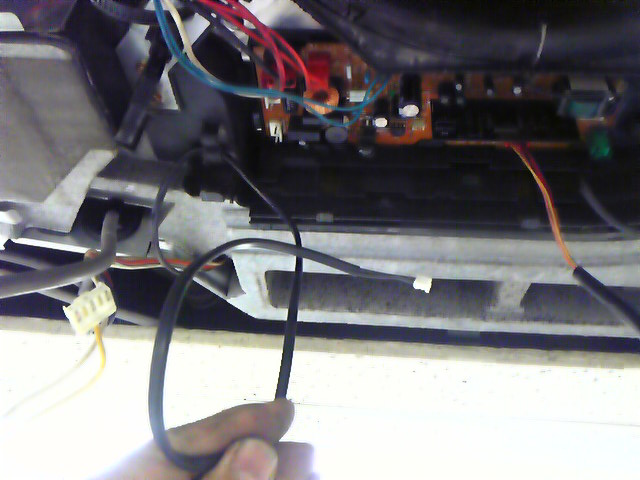

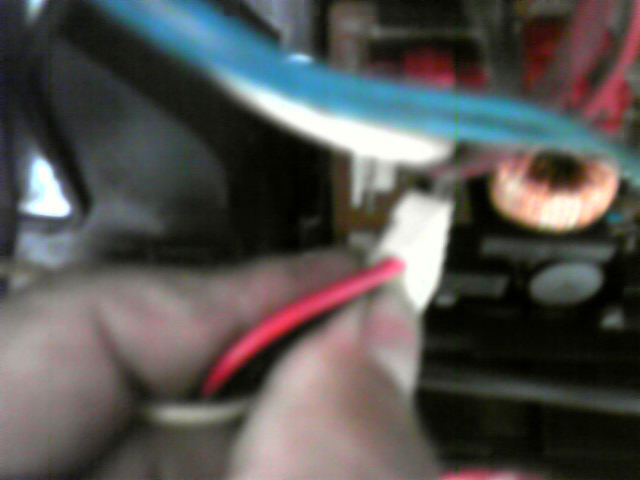

こちらが５の配線です。	この配線は引っ張って取ります。少し力が要ります。

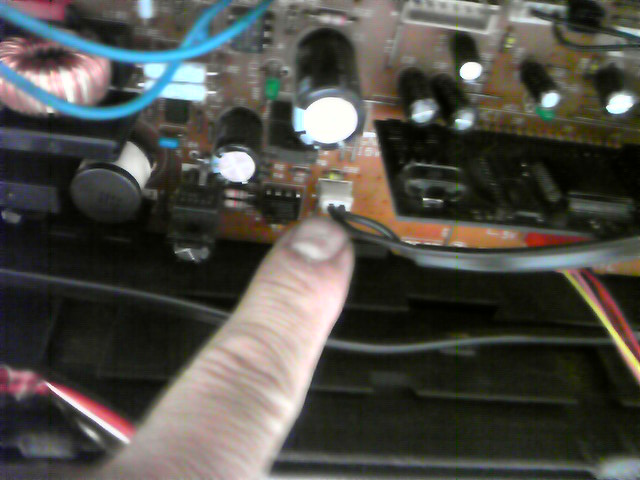

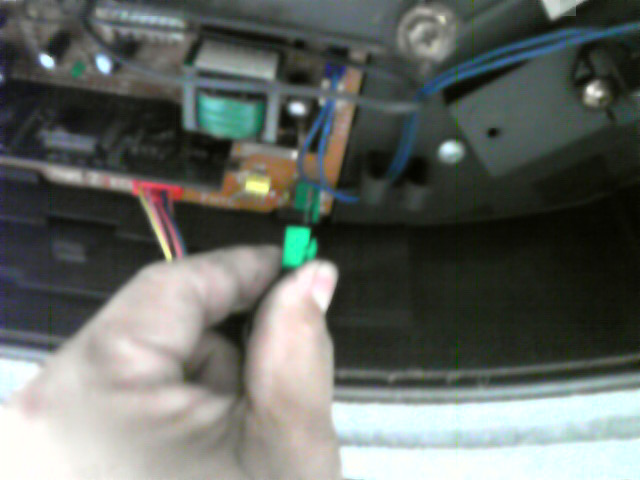

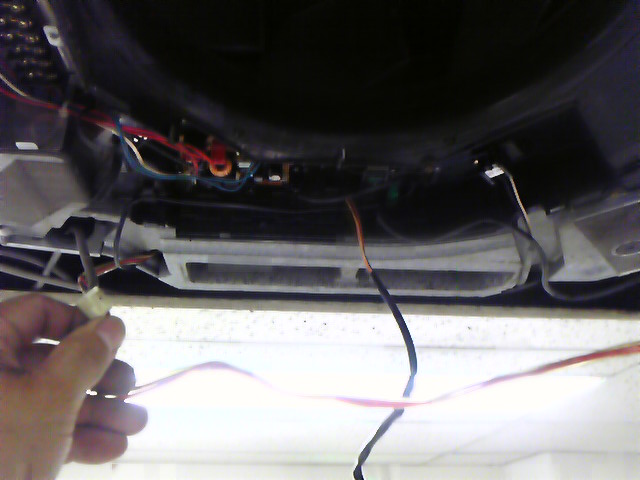

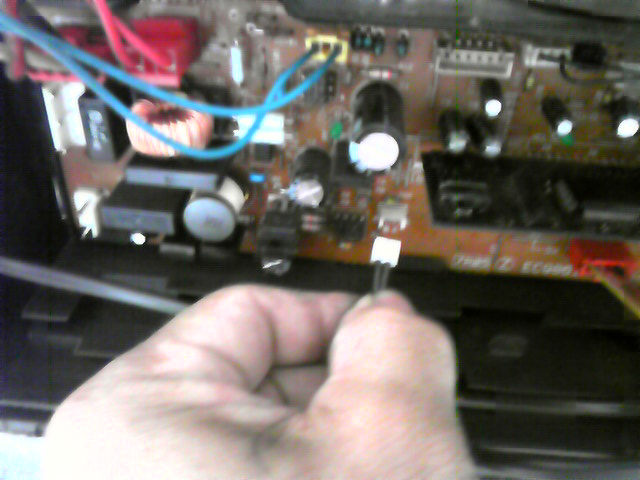

取った状態です。	こちらは６のコネクターです。これは手で挟んで外します。
このように外しました。	こちらは７の配線です。これはリモコンの配線です。

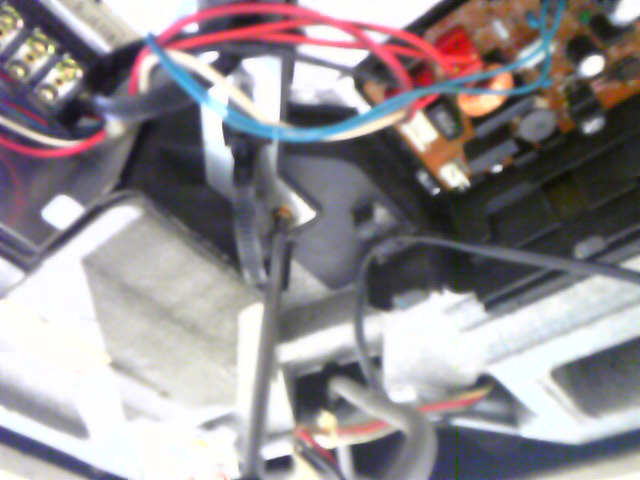

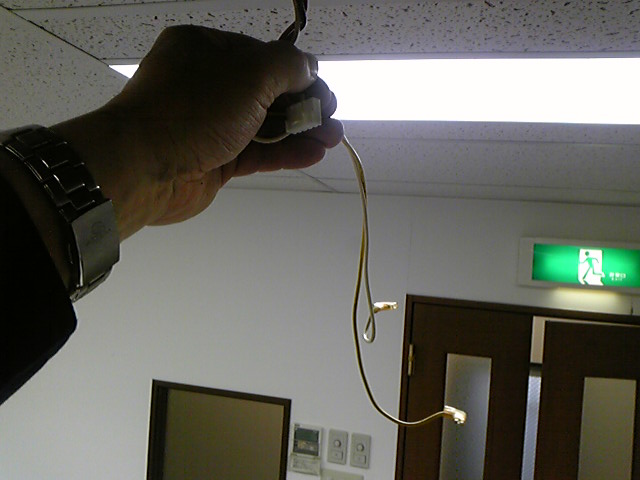

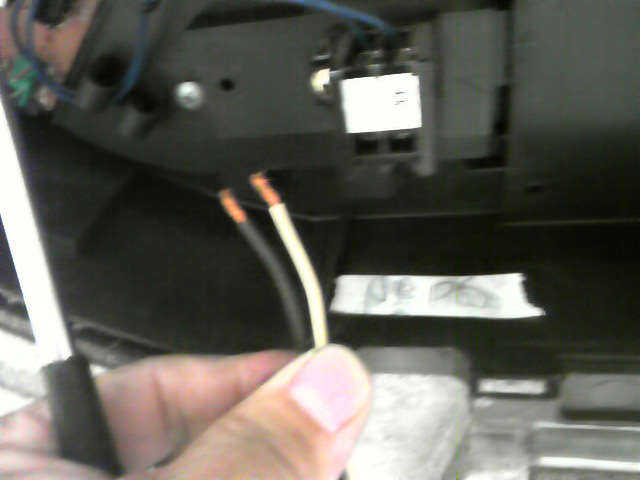

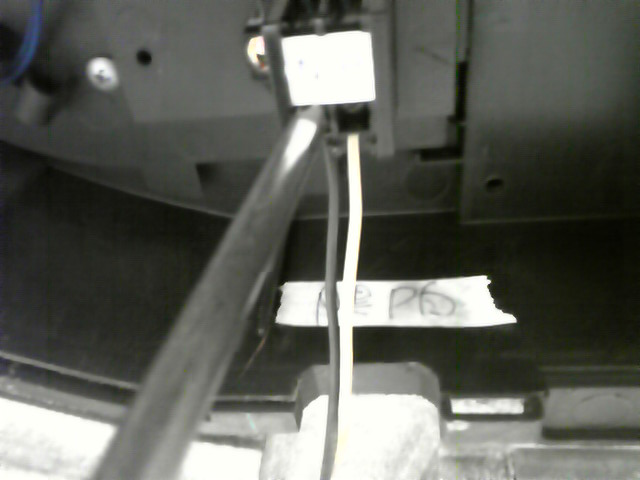

これはドライバーで外しましょう。Ｎ黒Ｐ白と記録しておきましょう。	リモコンの配線を外しました。

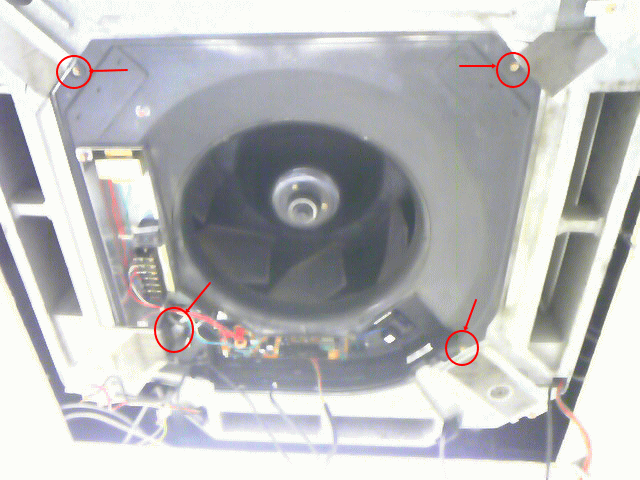

これで全ての基盤につながっている配線とコネクターが外れました。	後は、コーナーの４か所のビスを取っていきましょう。

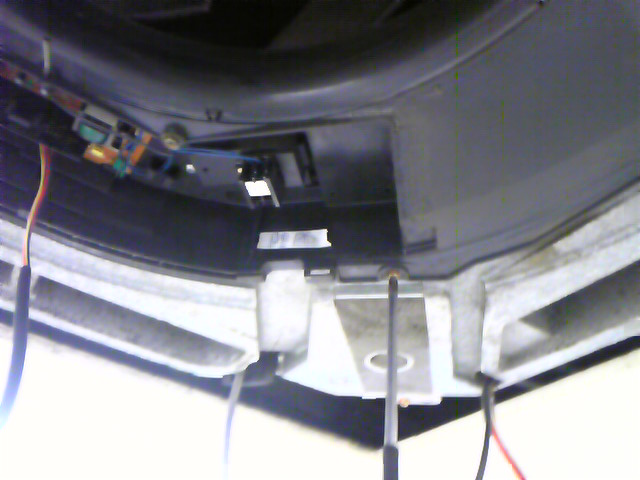

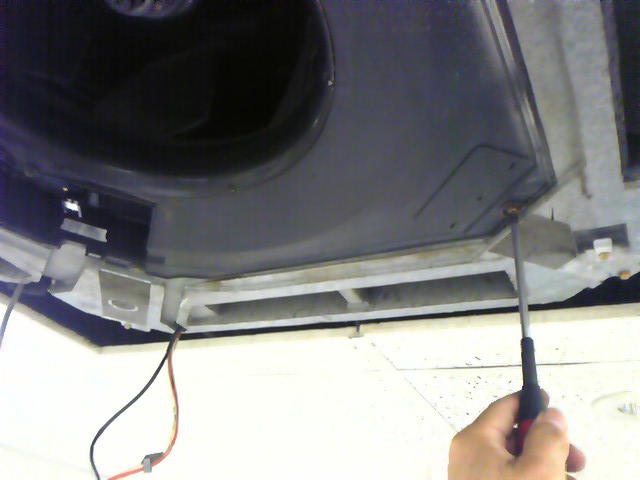

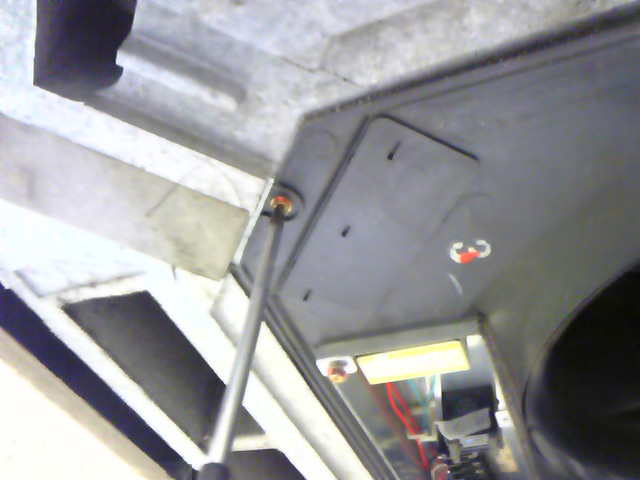

コーナーのビスを取ります。	こちらにはビスが二つあります。
こちらのビスも取ります。	こちらも取りましょう。
