ダイキンの一般的な正方形天カセ4方向その3

画像の説明画像の説明
これで基盤が取れます。丁寧に取りましょう基盤が取れた状態です。
画像の説明画像の説明

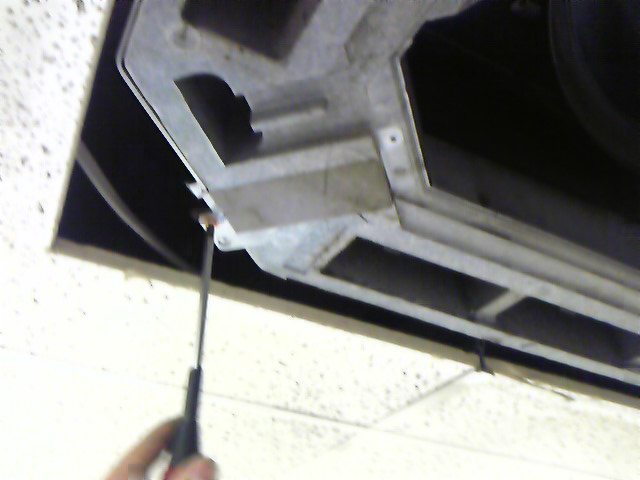

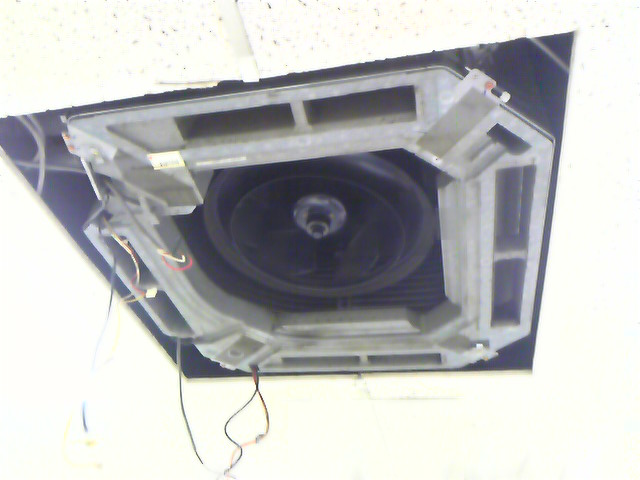

ドレンパンのコーナーのビスを取っていきましょうこちらも取ります。
画像の説明画像の説明

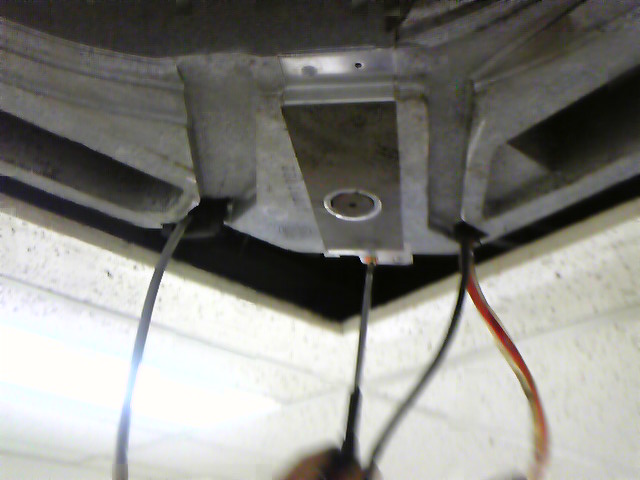

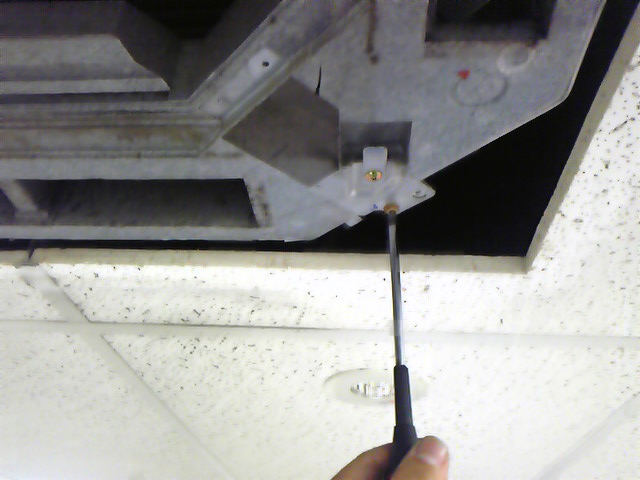

同じく取ります。こちらも同じく取ります。
画像の説明画像の説明

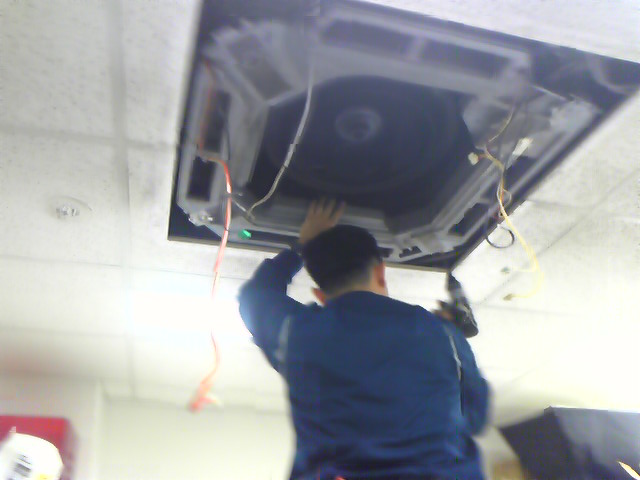

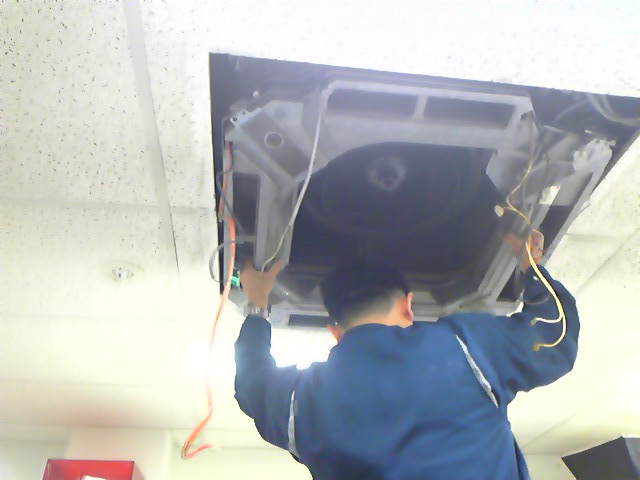

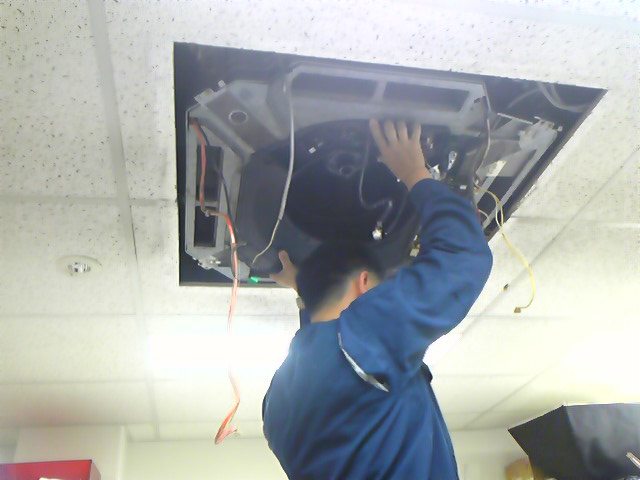

このように押さえながら取りましょう。ビスを取ったら、ドレンパンと取ります。
画像の説明画像の説明

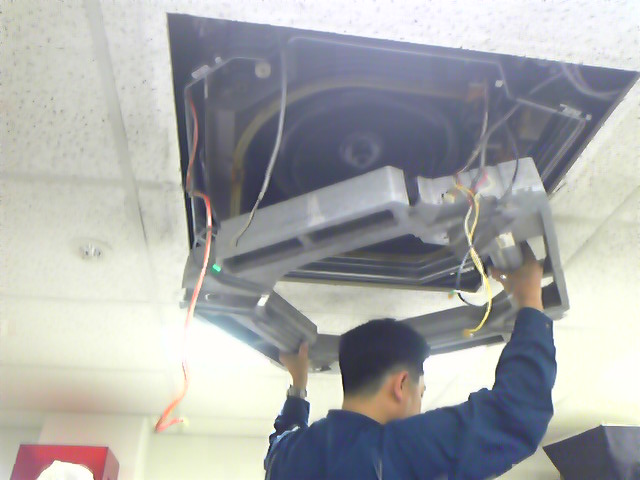

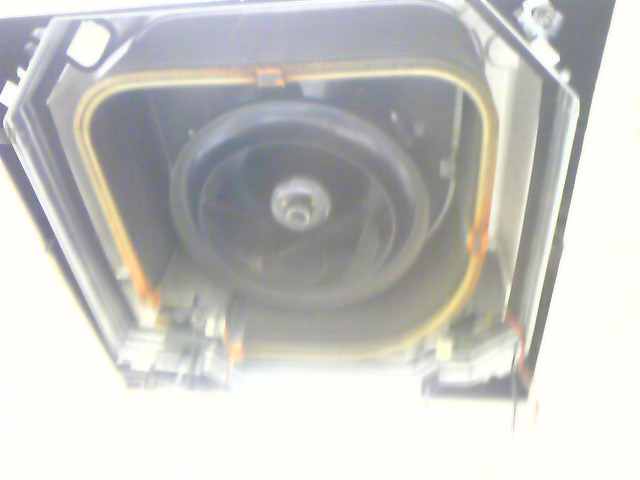

ゆっくりと丁寧に取りましょう。ドレンパンが取れた状態です。次はファンを取ります。
画像の説明画像の説明

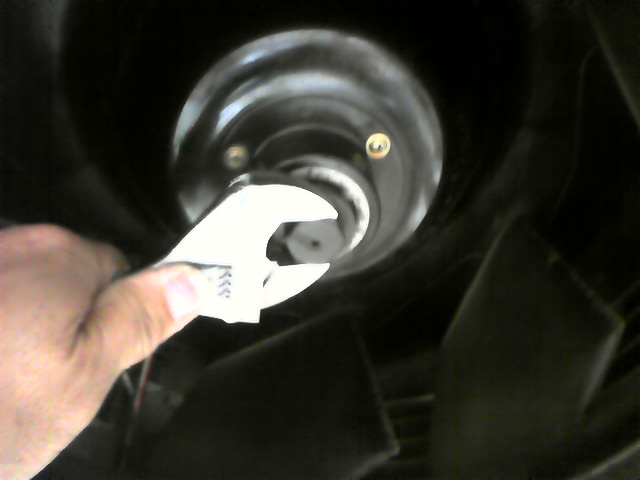

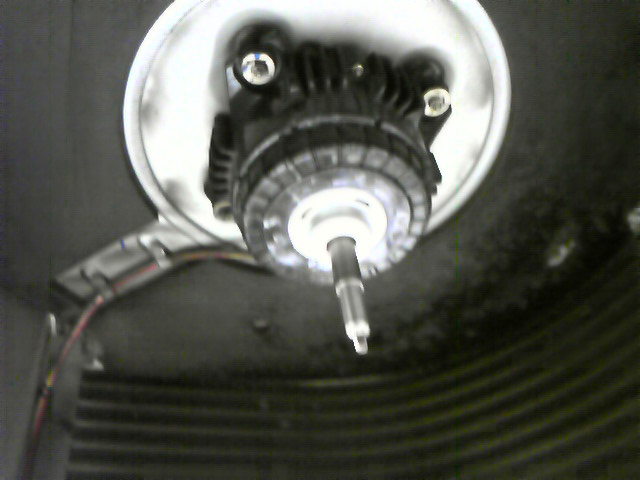

モンキーでファンを取りましょう。ファンが取れた状態です。
画像の説明画像の説明

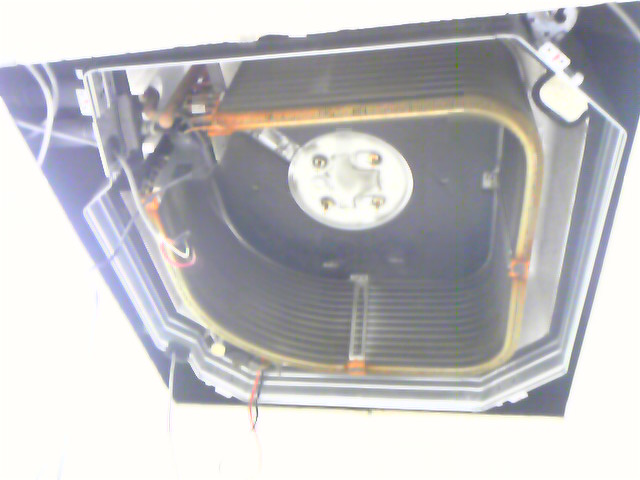

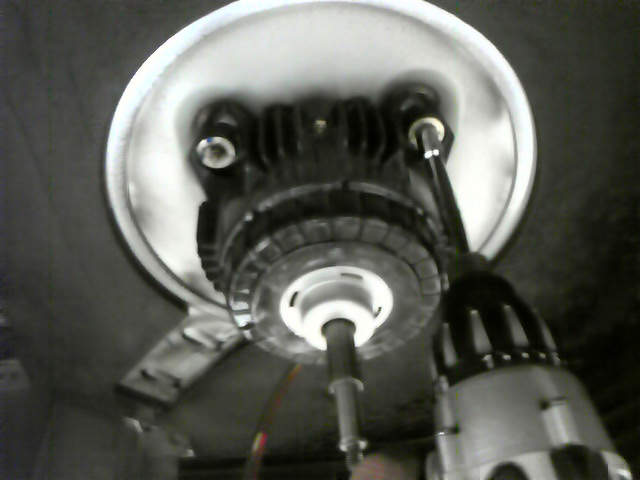

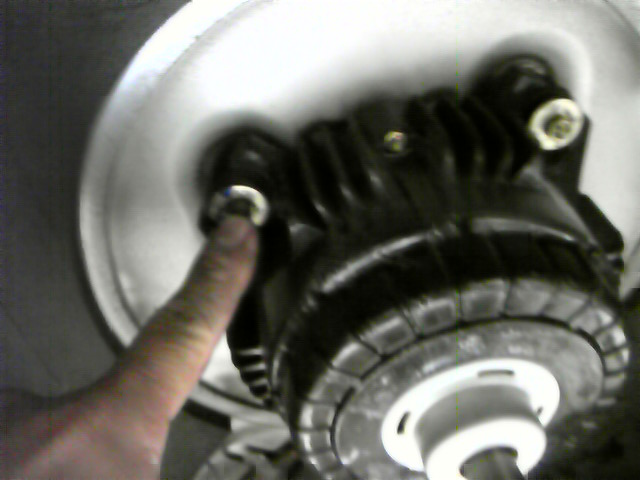

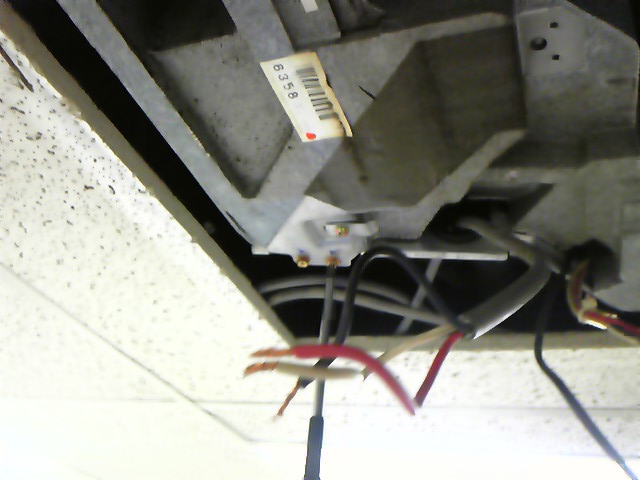

このビスを取ります。全部で4か所です。まずは配線を取っていきましょう。
画像の説明画像の説明

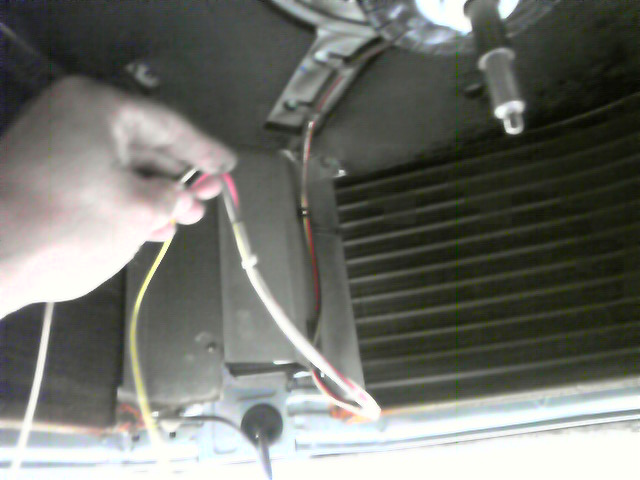

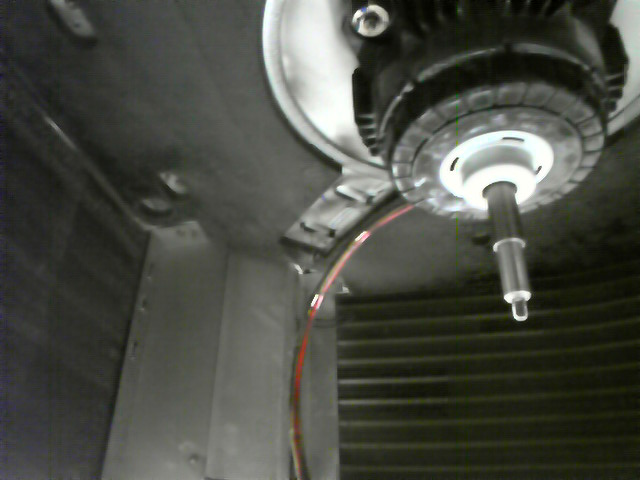

配線を取ってフリーにしておきましょう。8ミリのラチェットで取りましょう。
画像の説明画像の説明

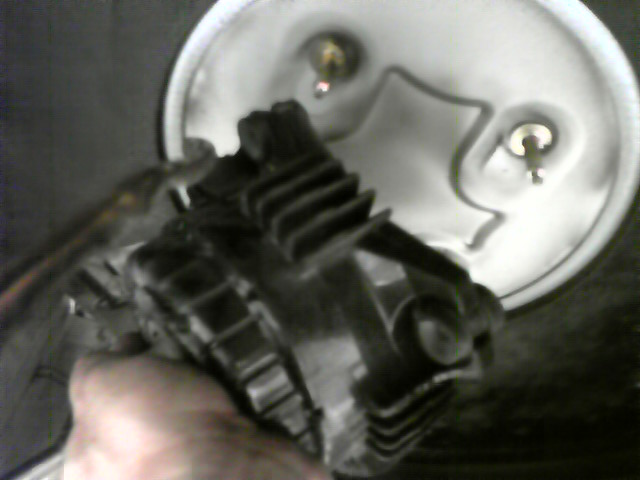

モーターが取れました。これで作業は完了です。分解完了の写真です。後は洗浄だけです。丁寧に作業して下さい。
