ダイキンの一般的な正方形天カセ4方向

業務用エアコンクリーニングのための分解解説

画像の説明

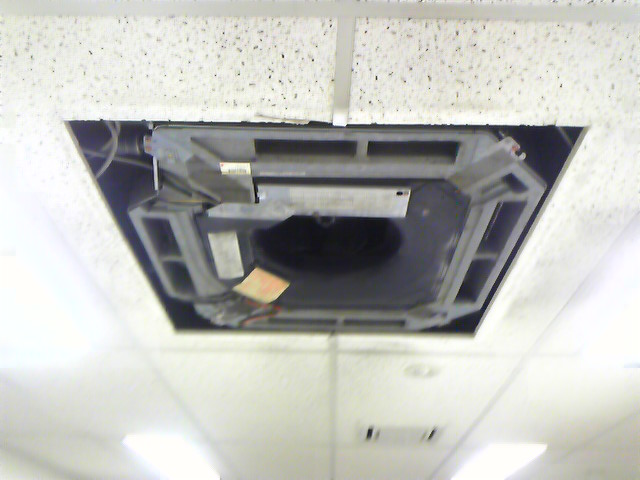

こちらのエアコンの分解を解説します。もっとも一般的なダイキンの正方形タイプです。(約10年前ほどのモデルです)

画像の説明画像の説明

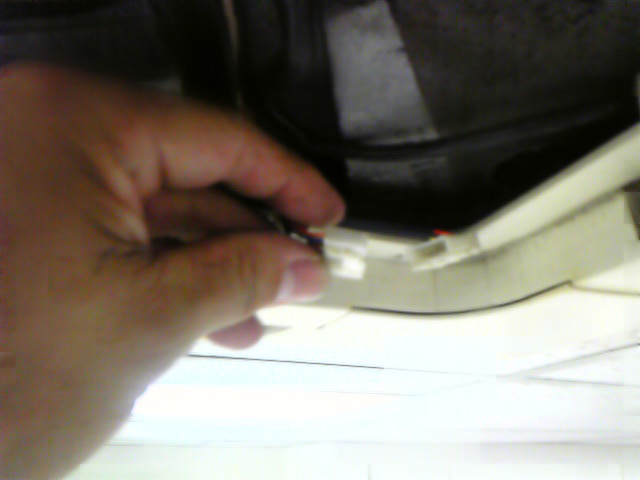

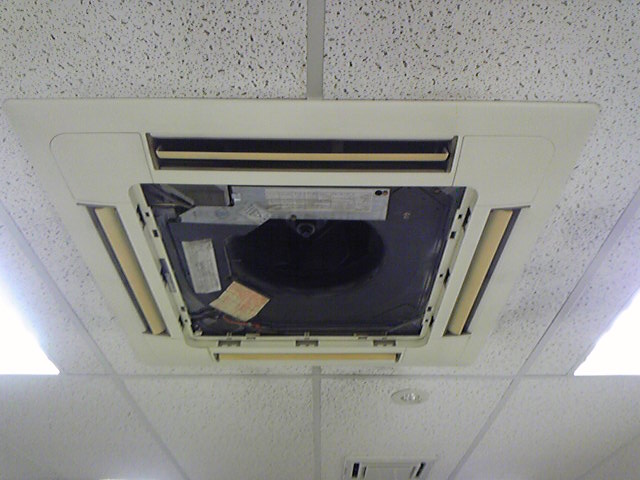

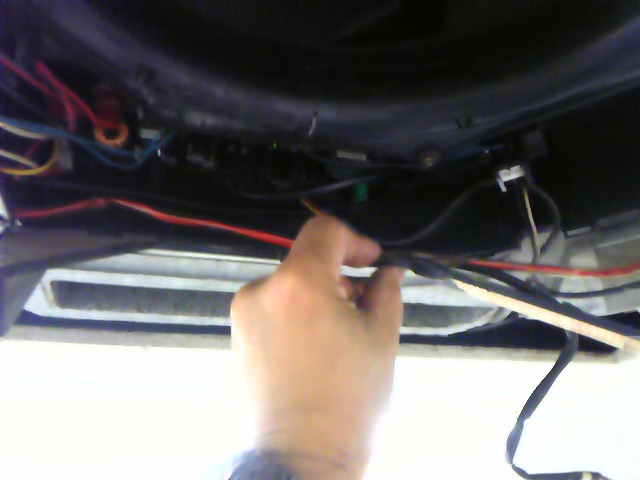

吸い込みパネルを取りました。ルーパーのコネクターを取りましょう。
画像の説明画像の説明

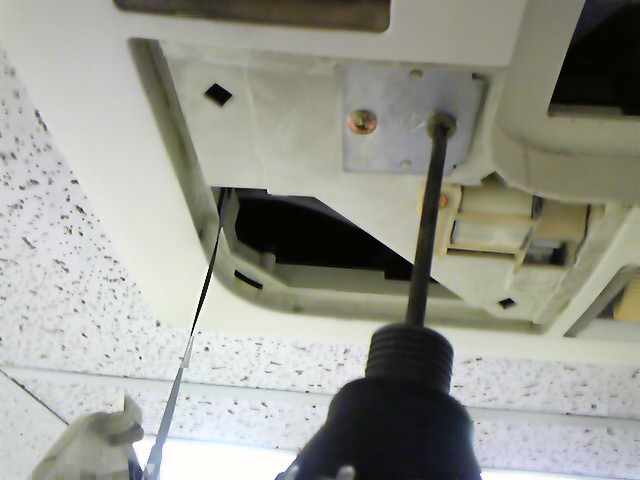

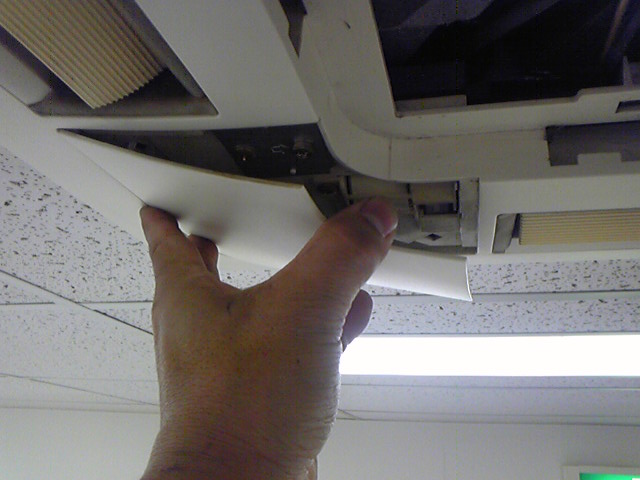

コーナーのパネルを取りましょう。少し力を入れて下に引けばとれます。取ったところにあるビスを緩めます。有る程度緩めると止まるようになっています。
画像の説明画像の説明

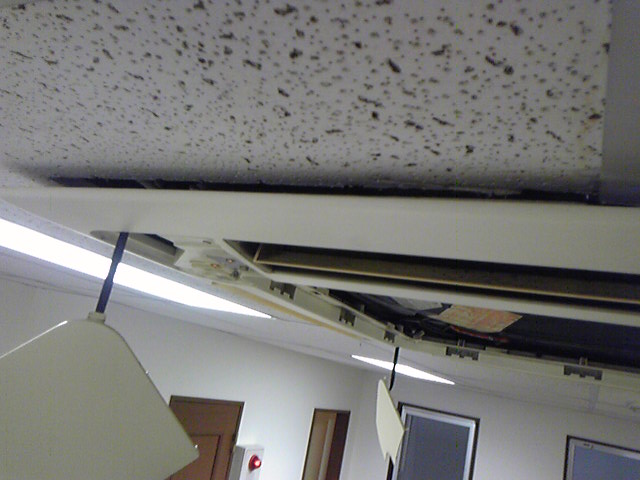

4か所のコーナーを取り、ビスを緩めました。全体が余裕がでました。パネルが止まっている止めを外して、吸い込みパネルを取りました。
画像の説明画像の説明

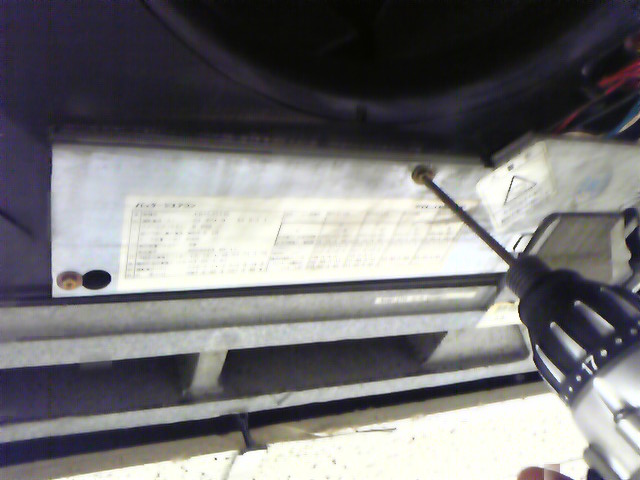

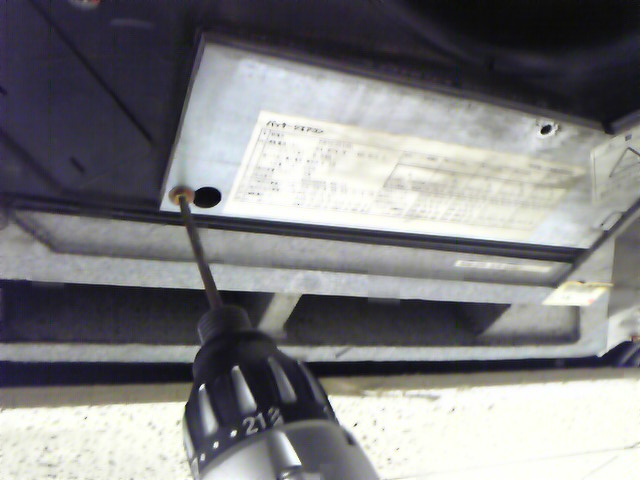

基盤の蓋のビスをとります。完全に取らなくても緩めるだけで大丈夫です。ふたをずらして取ります。
画像の説明画像の説明

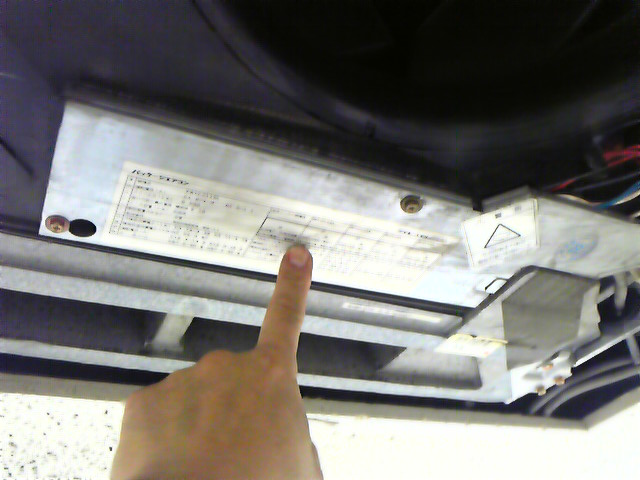

一つ目の蓋をとりました。こちらが二つ目の蓋です。これも取りましょう。
画像の説明画像の説明

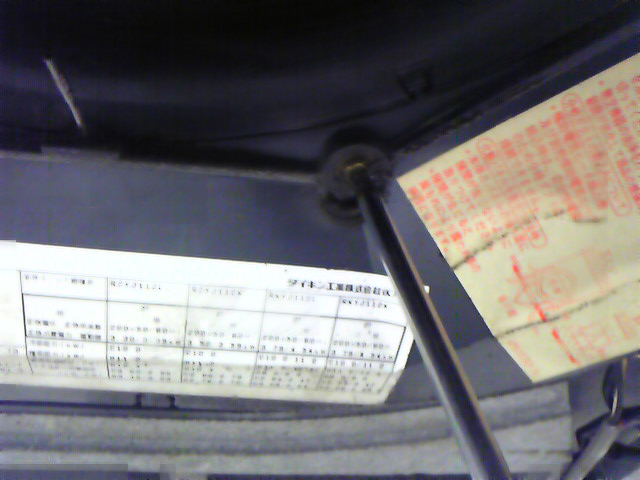

こちらのビスは取ります。こちらは緩めるだけで大丈夫です。
画像の説明画像の説明

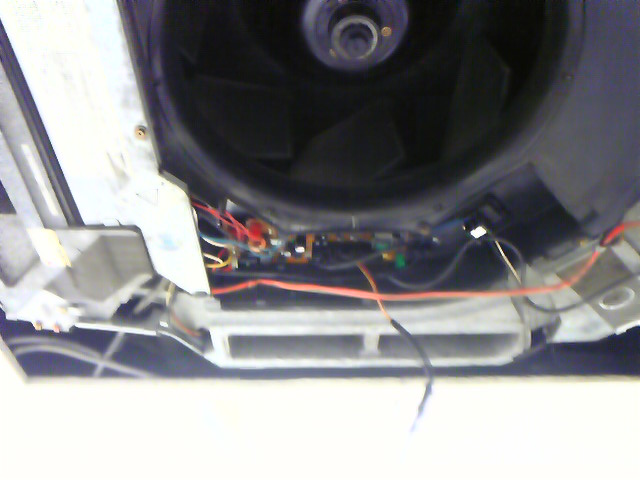

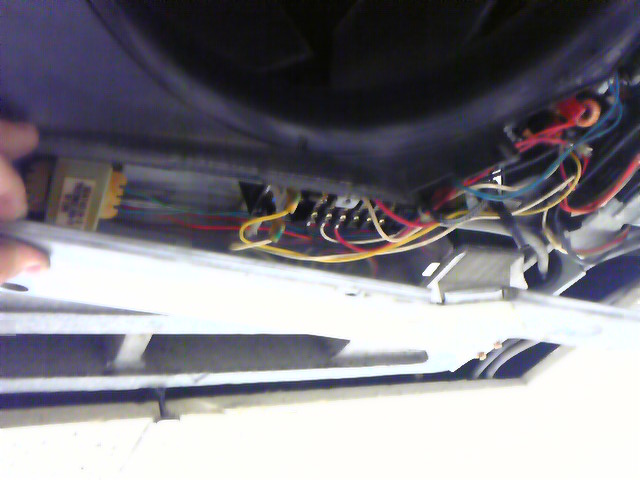

すこしずらして蓋を取りました。現在の状態です。この状態を下の写真で拡大してみます。
画像の説明

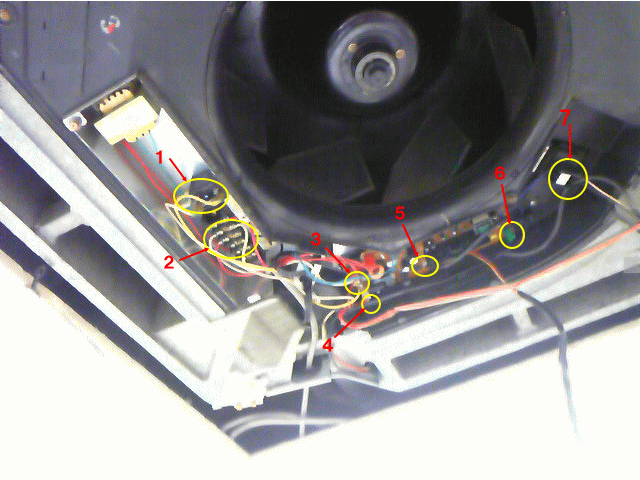

こちらの1から7までもしるしの所のコネクターや配線を外します。全部で7か所ですので、覚えておくといいでしょう。難しい処はありません。
画像の説明画像の説明

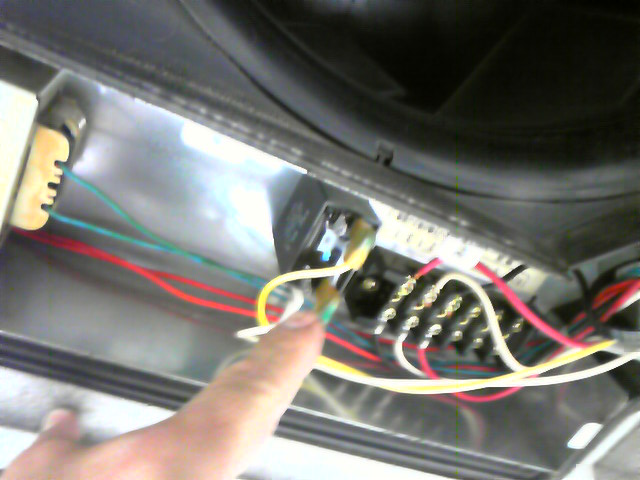

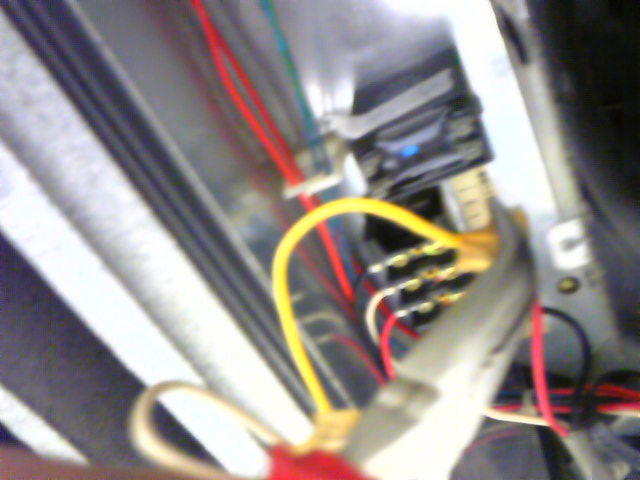

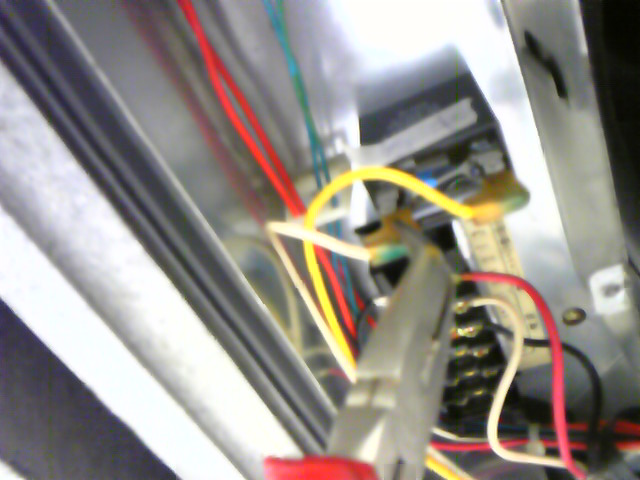

こちらは、1の配線です。まずはこれを取りましょう。ペンチで取った方が簡単です。
画像の説明画像の説明

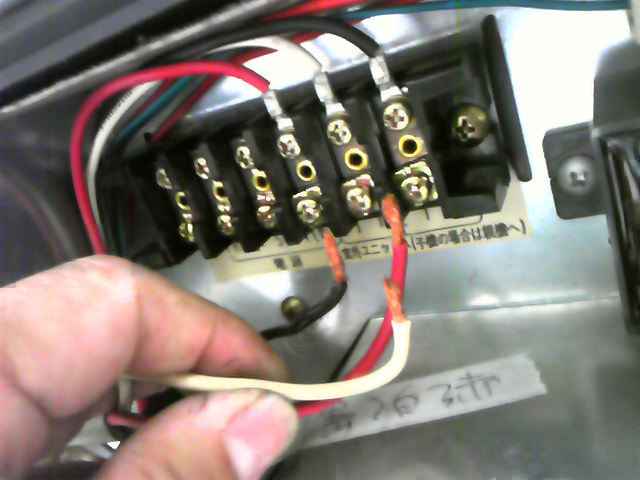

このように取りましょう。こちらが2の配線です。電源のはいせんですね。
画像の説明画像の説明

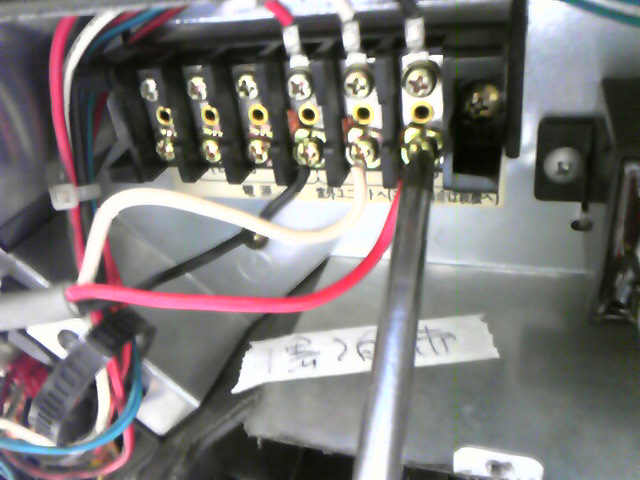

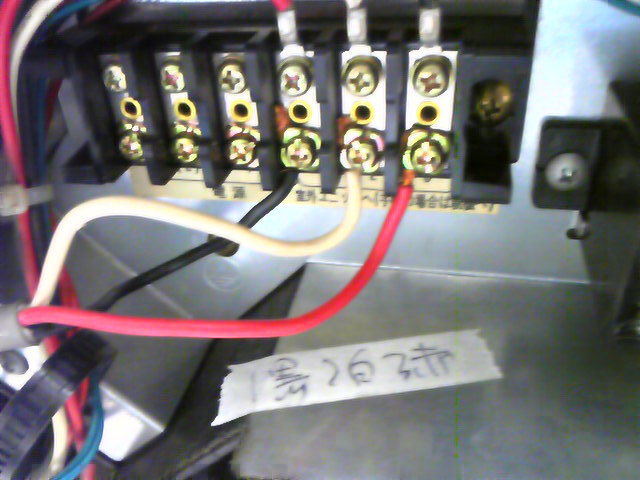

ドライバーで取って行きましょう。確認の意味で、赤 白 黒の配線の位置を書いておきましょう。配線を外しました。
